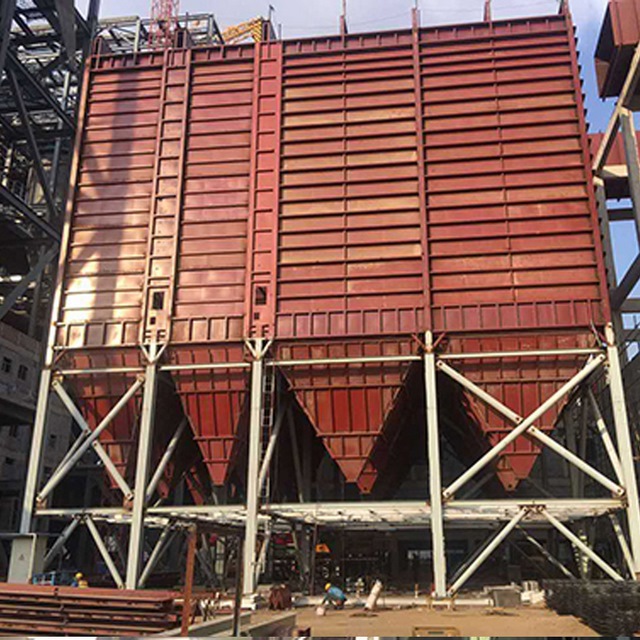

本公司制作的40噸配套的布袋鍋爐除塵器為LCMD3000長袋離線脈沖布袋除塵器。本除塵器的結構形式及設計規格參數如下：

　　一、40噸鍋爐布袋除塵器的結構形式質量標準

　　1、40噸鍋爐布袋除塵器鋼結構

　　1.1鍋爐除塵器零米以上建筑均采用鋼結構，鋼結構件符合有關的鋼結構 設計規范；鋼結構的設計簡化現場安裝步驟，盡量減少現場焊接工序。

　　1.2就除塵器的鋼結構而言支承結構是自撐式的，任何水平荷載都不轉移到別的結構上。

　　2、40噸鍋爐布袋除塵器材質

　　2.1除塵器采用型鋼、鋼板結構，材質為Q235A（交貨時提供鋼板材料質量證明書）。箱體所用的型鋼、鋼板進廠后應首先噴砂、除銹，以備制作除塵器用。

　　2.2除塵器本體壁板厚小于5mm、灰斗板厚不小于6mm，蓋板和筋板厚度不小于6mm，進出風管壁厚不小于8mm，配對法蘭厚度不小于10mm。易磨損、易腐蝕部位如風管彎頭等處采用磨損、耐磨蝕的錳鋼等材料。

　　3、40噸鍋爐布袋除塵器本體和灰斗

　　3.1除塵器頂部設備防雨棚（防雨棚采用鋼結構加δ=1.0mm彩色鋼板制作）。除塵器設有脈沖閥防雨箱、排水設施、檢修扶梯平臺，灰斗和卸灰閥門的 連接法蘭上設計有突出部分，避免了水雨的下珩損壞密封材料。

　　3.2鍋爐除塵器各項設施的設計采用人性化理念，保護除塵器頂部裝置、方便人員檢修、使用和管理。

　　3.3除塵器檢修門采用剪沖密封結構，重量、大小適合人工開啟。 所有孔、門制作及裝配結束后，進行密封試驗，確保無變形、無泄露。

　　3.4除塵器的灰斗能承受長期的溫度、濕度變化和振動，并考慮防腐性能。

　　3.5除塵器灰斗設檢修門，所有檢修門、人孔采用快開式，開啟靈活，密封嚴密。

　　3.6為避免煙氣短路帶灰，灰斗斜側壁與水平方向的交角不小于65o，以保證灰的自由流動。

　　3.7灰斗配置電加熱裝置，避免灰板結。

　　3.8每一灰斗能承受附加荷載1200kg并按最大含塵量滿足8h滿負荷運行所需儲存量設計容量。

　　3.9在每個灰斗出口附近設計安裝捅灰孔；灰斗及排灰口的設計保證能自由流動并排出灰斗；灰斗出灰口處設有清堵空氣炮，避免了灰塵搭橋，影響排灰。

　　3.10我們?yōu)樵O(shè)備和儀表等配置了必要的扶梯和平臺，滿足運行、維護、檢修的需要。扶梯傾角一般為45o，特殊條件下不大于60o，步道和平臺的寬度大于700mm，平臺與步道之間的凈高尺寸大于2m，扶梯欄桿高度不小于1.2m，安全護板不低于100mm，平臺與步道采用剛性良好的防滑格柵平臺和防滑格柵板，必要的 部位采用花紋鋼板。平臺荷載不小于4kN/m2，步道荷載不小于2 kN/m2。

　　4、鍋爐除塵器保溫和外飾

　　4.1鋼結構先涂防銹底漆，采用耐風化、防腐的有限油漆（二底二面），最后一道面漆在現場施工完工后再刷，漆顏色由貴方確認。

　　4.2除塵器本體設計制作時兼顧保溫的施工，保溫釘、保溫外包板（彩鋼板）固定用槽鋼、角鋼設備的密度合理；通氣道、旁通管、灰斗與下箱體連接部位的包角制作規范；保溫材料選取質量保證較好的產品，保溫層度根據要求設計；保溫外包板與保溫層留有空氣隔熱層；必要的防雨設施防止保溫被浸濕。

　　4.3除塵器的保溫設計能滿足除塵器內部不出現結露的要求。除塵器的保溫選用符合國家標準的材料，按國家的相關標準和工藝要求進行保溫，并提供相應的材質質量證明文件； 除塵器的外裝飾采用彩鋼板，所有易被踩踏的保溫具有良好的防護措施。外裝飾平整、光滑、美觀。

　　二、40噸鍋爐布袋除塵器技術參數

　　1、型號規格： LCMD3000

　　2、處理煙氣量： 120000m3/h

　　3、進口粉塵濃度： ≤20g/Nm3

　　4、出口粉塵濃度： ≤30mg/Nm3

　　5、本體阻力： ≤1500Pa

　　6、本體漏風率： ≤2%

　　7、總過濾面積： 3000m2

　　8、脈沖閥規格： 3″淹沒式

　　9、脈沖閥數量： 72只

　　10、過濾風速： 0.67-0.8m/min

　　11、工作溫度≤ 185℃

　　12、濾料材質： PPS覆膜

　　13、過濾室布置形式 雙列布置

　　14、袋室數量： 6個

　　15、濾袋數量： 1008條

　　16、濾袋規格 φ160×6000mm

　　17、袋籠規格 φ153×5970 mm

　　18、袋籠數量 1008只

　　19、清灰用壓縮空氣壓力 0.2-0.5MPa

　　20、壓縮空氣消耗量 2.8m3/min

　　本鍋爐除塵器排放濃度≤30mg/Nm3，濾袋正常使用下兩年沒有問題。
