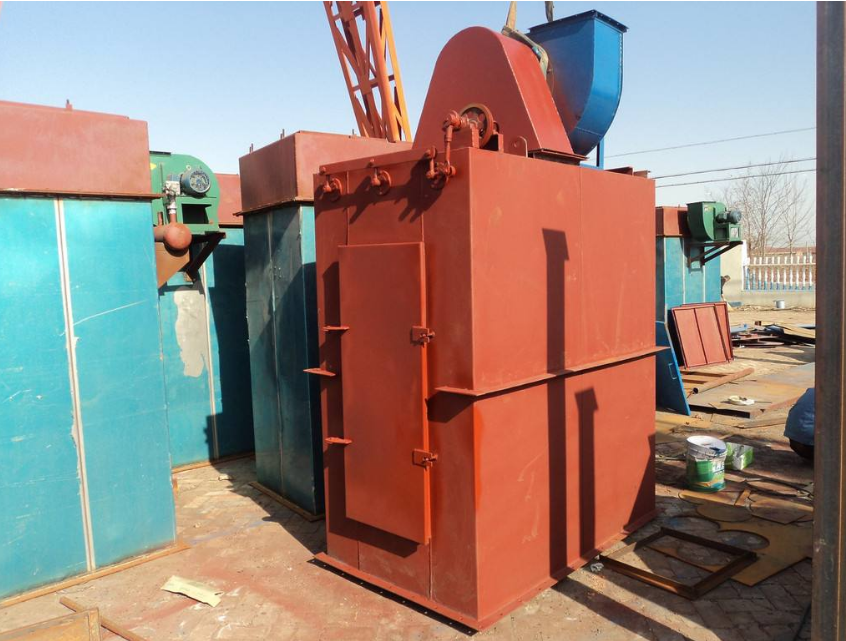

HD型單機除塵器
HD單機組除塵器是專門為水泥廠的頂部、底部、帶式輸送機和局部粉塵源而設計的。也可用于其他行業的局部除塵。所述單機除塵器的濾盒包括殼體、花板、內濾袋、袋鉤和檢修門。該
HD單機組除塵器是專門為水泥廠的頂部、底部、帶式輸送機和局部粉塵源而設計的。也可用于其他行業的局部除塵。所述單機除塵器的濾盒包括殼體、花板、內濾袋、袋鉤和檢修門。該振動篩清洗裝置包括擺動電機、連桿結構和擺動軸。風機部分包括排風機及皮帶傳動裝置、電機及出氣管。單機袋式除塵器具有體積小、風量大、結構緊湊、使用方便可靠等優點。除塵器排出的粉塵可直接排入料倉，也可直接落在皮帶上。含塵氣體從集塵器的下部進入集塵器。清潔進風風機經除塵袋過濾后排出。袋式除塵器工作一段時間后，濾袋上的粉塵逐漸增加，導致濾袋阻力上升。除塵完成后，除塵器正常工作。
HD單機組除塵器廣泛應用于水泥行業，也廣泛應用于鑄造行業、陶瓷行業、玻璃行業、砂輪制造、化工產品、機械加工等行業。HD單機除塵器產品有較重的金屬切割、鑄造砂等，也有水泥、陶瓷原料粉塵、油漆、電木粉、塑料粉等中等重量粉塵，也有較輕的木工粉塵。具有良好的除塵效果，保證了排放濃度滿足排放要求。
HD單機組除塵器結構特點:
HD單機組除塵器的基本結構由風扇、箱體、灰門三部分組成。各部件安裝在垂直框架內，結構緊湊。各構件的結構特點如下:
1. 風機部件采用通用標準風機，維修更換方便，采用隔振設施，噪音低;
2. 過濾材料為“729”圓柱形濾袋，過濾效果好，使用壽命長:
3.除塵機構采用電機驅動側桿機構使濾袋和濾袋內表面振動。控制裝置分為手動控制和自動控制兩種。消防清洗時間長短由時間繼電器調節(所述電控箱與除塵配套);
4. 灰色門采用兩種結構，即滑動門式和灰色門式，非常方便除塵。
HD獨立集塵器使用說明:
1. 工作時不得隨意打開本機電控箱蓋。如需調整清洗時間或需要修復電路，應先關機或切斷電源后再工作。
2. 根據粉塵的性質和粉塵濃度大小調整清洗時間。
3.防塵罩是確保機組處于良好狀態的關鍵附件。用戶應根據被加工件的外部尺寸和粉塵的性質，按照開、關、封的原則設計防塵罩，使之達到理想的真空狀態。封面。
4. HD單機組集塵裝置安裝在產生粉塵的機械設備附近。用戶可根據除塵裝置上進氣口的大小準備金屬或塑料吸塵管和吸塵罩(或在訂購接觸器時與廠家聯系并準備接觸器)。
5. 機組工作前，應檢查檢查門及法蘭接頭是否密封，避免泄漏，降低除塵效果。
| 型號規格 | |||||||
| 性能 | |||||||
|
HD8924 (ABC) |
HD8923 (ABC) |
HD8948 (ABC) |
HD8956 (ABC) |
HD8964 (ABC) |
HD8964L (ABC) |
HD8980 (ABC) |
|
| 處理風量(m3/h) | 1000-1500 | 1500-2000 | 2000-3000 | 3000-3480 | 3480-4200 | 4200-5200 | 5200-6000 |
| 除塵器阻力(Pa) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| 過濾面積(m2) | 10 | 14.48 | 20 | 25 | 29.0 | 35 | 40 |
| 過濾風速(m/min) | < 2.5 | ||||||
| 除塵效率(%) | > 99.9 | ||||||
| 風機功率 | 3 | 3 | 5.5 | 5.5 | 835 | 8.5 | 11.0 |
| 清灰電機功率 | 0.25 | 0.25 | 0.25 | 0.37 | 0.37 | 0.37 | 0.37 |
| 風機電機型號 | Y9L00-2 | Y100L-2 | Y232S1-2 | Y132S1-2 | Y132S2-2 | Y132S2-2 | Y169M1-2 |
| 清灰電機型號 | AQ27114 | AQ27114 | AQ27124 | AQ2-7124 | AQ2-7124 | AQ27124 | Y801-4 |
| A型重量kg | 680 | 756 | 893 | 987 | 1103 | 1986 | 1210 |
