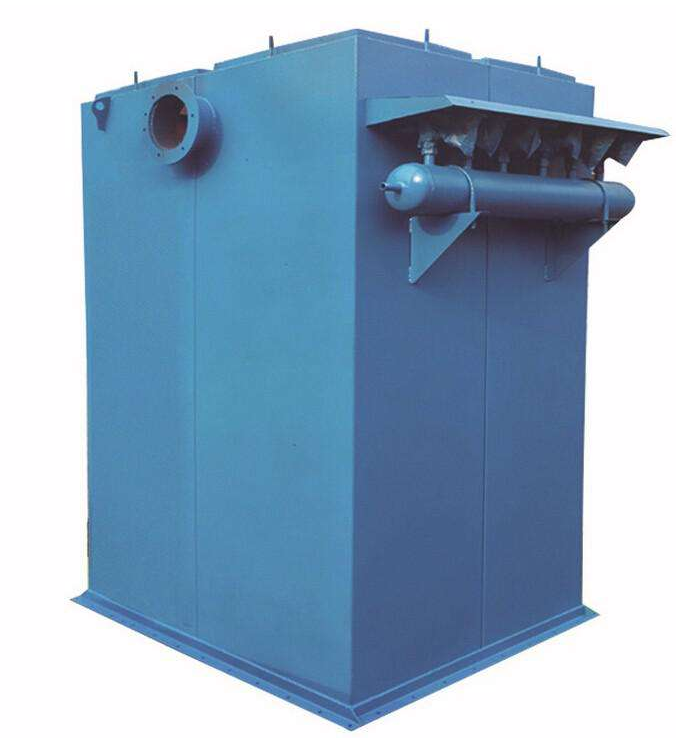

HMC型單機脈沖除塵器
HMC單機脈沖除塵器是我公司消化吸收同類產品后設計的一款小型袋式除塵器。該除塵器采用脈沖噴涂除塵方式。具有除塵效果好、凈化效率高、風量大、濾袋壽命長、維護工作量小、運
HMC單機脈沖除塵器是我公司消化吸收同類產品后設計的一款小型袋式除塵器。該除塵器采用脈沖噴涂除塵方式。具有除塵效果好、凈化效率高、風量大、濾袋壽命長、維護工作量小、運行可靠等優點。廣泛應用于冶金、建材、機械、化工、礦山等工礦企業的非纖維粉塵及工業粉塵的凈化和物料回收。
HMC單機脈沖除塵器工作原理:
HMC脈沖單機組除塵器的進風口設置在灰斗上。當含塵氣體從進風口進入灰斗時，首先碰到進風口的擋板。由于慣性，粗顆粒氣體直接進入灰斗。預集塵功能，進入灰斗的氣流經折疊向上通過內部有金屬框架的濾袋。粉塵被收集在濾袋的外表面，凈化氣體進入濾袋室上部的潔凈室，被收集到排氣管道排出。室內集塵袋分為幾排，每排集塵袋按照給定的時間間隔進行清掃。打開脈沖閥后，高壓空氣噴入濾袋內，去除濾袋表面的粉塵。每排濾袋的脈沖吹掃寬度和清洗周期由專用的清洗程序控制器自動連續控制。

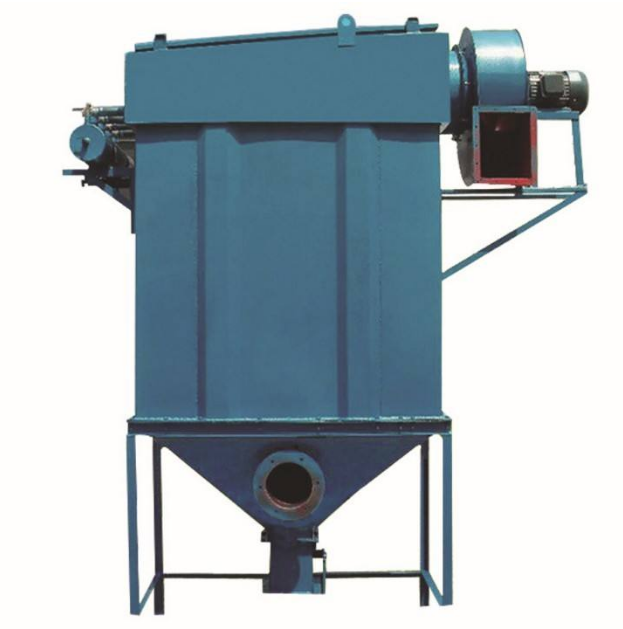

HMC型單機脈沖除塵器有6種規格，每一種可分為標準A型帶灰斗和標準B型帶開口法蘭(無灰斗)。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴射清灰裝置、電氣控制箱等組成。箱體全部焊接。檢查門用泡沫膠帶密封，以確保集塵器密封密封。
HMC單機組脈沖除塵器結構特點:
該除塵器主體由殼體、濾袋組件、吹灰清灰裝置和排灰裝置四部分組成。
殼體部分由上盒體、中盒體、灰斗及進、出風口組成。
所述濾袋組件由濾袋和濾袋架組成。
吹掃裝置由氣囊、吹管、脈沖閥、電磁控制閥、電控儀表等組成。
出灰裝置由電機、減速機、螺旋輸送機、星形出灰閥組成。
脈沖閥型采用直角脈沖閥，脈沖閥型采用直通脈沖閥，減小了脈沖閥本身的阻力，是一種理想的脈沖噴射方式。
| 性能型號 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | |
| 總過濾面積㎡ | 24 | 36 | 48 | 60 | 72 | 84 | |
| 過濾風速m/min | 1.04-1.67 | 1.15-1.62 | 1.21-1.74 | 1.25-1.67 | 1.27-1.62 | 1.28-1.68 | |
| 處理風量m³/h | 1500-2400 | 2500-3500 | 3500-5000 | 4500-6000 | 5500-7000 | 6500-8500 | |
| 濾袋數量（條） | 32 | 48 | 64 | 80 | 96 | 112 | |
| 耗氣量m³/min | 0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.11 | |
| 入口濃度g/m3 | 200 | ||||||
| 出口濃度mg/m3 | 50 | ||||||
| 噴吹壓力MPa | 0.5-0.7 | ||||||
| 承受負壓Pa | 5000 | ||||||
| 設備阻力Pa | ≤1200 | ||||||
| 脈沖閥 | 規格 | 1" | |||||
| 數量（個） | 4 | 6 | 8 | 10 | 12 | 14 | |
| 電機型號功率 | Y90S-2 | Y90L-2 | Y100L-2 | Y132S1-2 | Y132S1-2 | Y132S2-2 | |
| KW | 1.5 | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 | |
| 設備重量 | HMC（A） | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
| HMC（B） | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 | |
